제품 상세 정보:
|
| 제품: | 강철 레일 체결을 위한 철도 이음판 | 표준: | 우릭, 아레마, ASTM, BS, Tb |
|---|---|---|---|
| Specification(Kgs/M) :: | 8 킬로그램, 9 킬로그램, 12 킬로그램, 15 킬로그램, 18 킬로그램, 22 킬로그램, 24 킬로그램, 30 킬로그램, 38 킬로그램 | 홀: | 4, 6 홀 |
| 용법: | 크레인 레일 부속물 - Ｐ 철도 / 쿠 철도를 위한 이음판 | 항목: | 탄소강 레일웨이 트랙 |
| 하이 라이트: | 30판 킬로그램 경편궤도 이음판,24판 킬로그램 경편궤도 이음판,38판 킬로그램 경편궤도 이음판 |
||
캐스팅은 경편궤도 이음판에게 38 킬로그램 30 킬로그램 24 킬로그램 상술을 말아주었습니다
도입

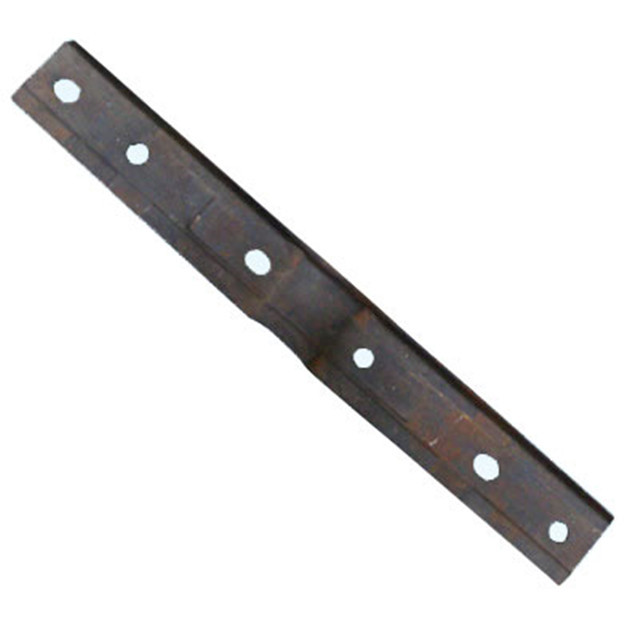

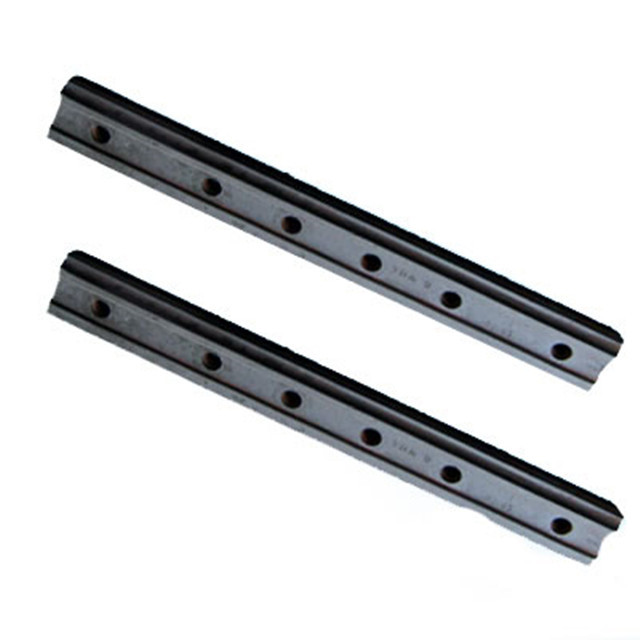

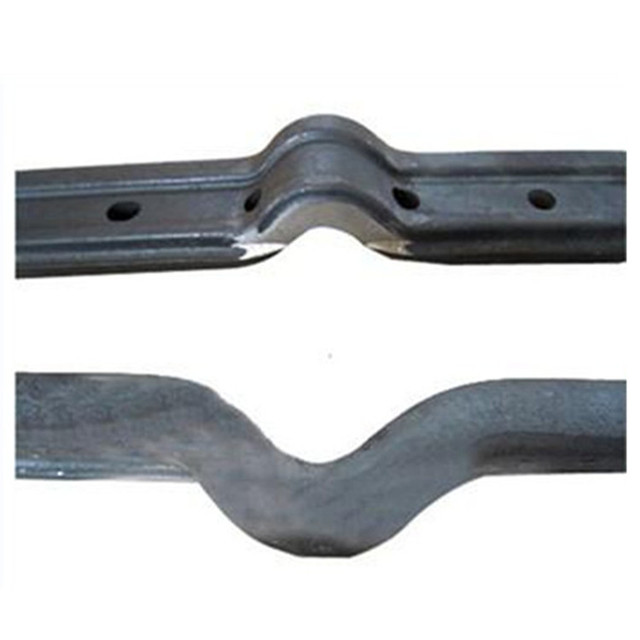

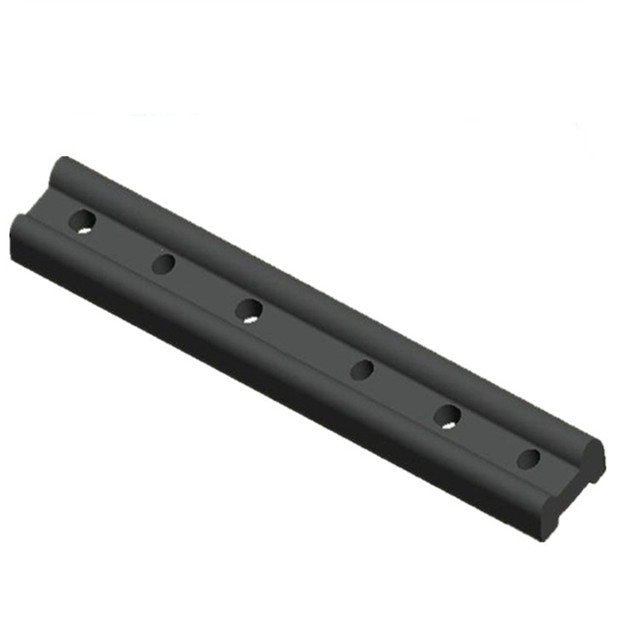

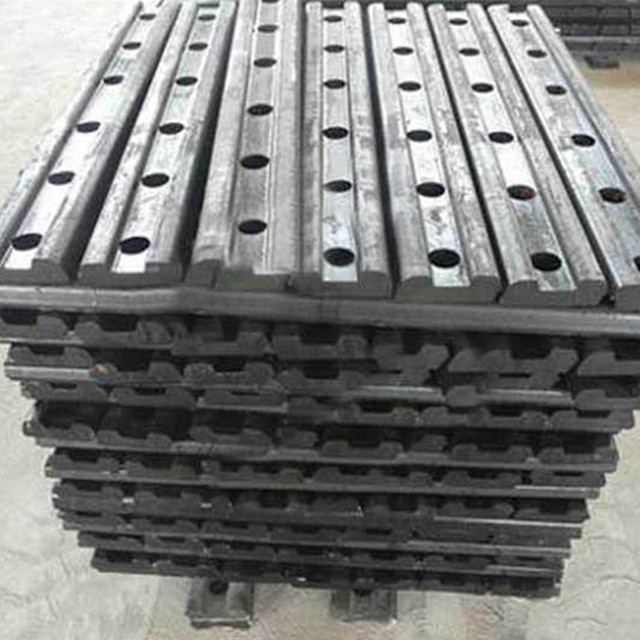

이음판은 트랙과 트랙 사이의 접합부를 위해 사용된 접속 잠금 장치입니다.
이음판 외양 품질 : zmwm02
(1) 회전하는 것 뒤에 철도는 곧고, 중요한 굽힘과 비틀림을 가지고 있지 않을 것입니다. 빛과 중량 전철의 지역 결합과 비틀림과 그들의 수정의 양을 위해, 철도 단부면들의 경향은 기준을 초과하지 않을 것입니다.
(2) 철도의 표면은 깨끗하고 매끄럽고 결함, 딱지 또는 스크래치와 같은 어떤 결점도 있지 않아야 합니다 ; 단부면들은 축소 표시와 중간층을 가지고 있지 않아야 합니다. 결점과 기하학량의 정도는 빛의 전체 표면을 고려했고 중량 전철이 기준을 초과하지 않을 것입니다.
이음판 재료 : 단조강
상술 : 이러한 이음판은 경철도, 중량 전철과 크레인 레일에 적용될 수 있습니다. 또한 작성되는 고객들로 따라서 생산할 수 있습니다.
영국 표준 （규격） 이음판 |
||
타입 |
표준 |
재료 |
BS75R |
BS47-1 | EUROPEN 등급 700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
GB / TB 표준 이음판 |
||
타입 |
표준 |
재료 |
43KG |
TB/T 2345-2008 | B7 |
50KG |
||
60KG |
||
75KG |
||
영국 표준 （규격） 이음판 |
||
타입 |
표준 |
재료 |
BS75R |
BS47-1 | EUROPEN 등급 700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
JIS 표준 이음판 |
||
타입 |
표준 |
재료 |
37A |
JIS Ｅ 1102-2001 | SS 490 S20C |
50N |
||
CR73 |
||
CR100 |
||
BS113A |
||
AREMA 2007 표준 이음판 |
||
타입 |
표준 |
재료 |
Ｔ 철도 |
AREMA 2007년 | AREMA 등급 / 강철 GRADE55# |
100lb.ASCE |
||
115RE |
||
132RE |
||
136RE |
||
크레인 레일 표준 이음판 |
||
타입 |
표준 |
재료 |
104lb.CR |
TB/T 2345-2008 | B7 |
105lb.CR |
||
135lb.CR |
||
171lb.CR |
||
1751b.CR |
||

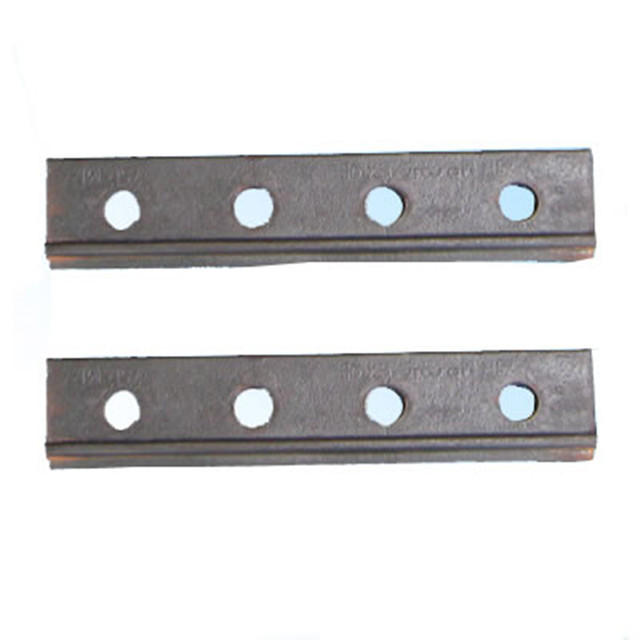

표준 길이 : 914.4 밀리미터 보오링공 또는 펀칭, 4 구멍 또는 6 구멍. |
||
레일부속품을 길게 빼고 - Ｐ 철도 / 쿠를 위한 이음판은 위조를 격분하고 주조되는 것 이음판 정의를 회전시켰고, 레일 연결 바를 사용합니다
크레인 레일은 무거운 짐을 옮개서 설계되고, 폭 넓게 다양한 적용에서 사용됩니다. P18으로 불린 일곱 정상적 크레인 레일 모델들, P24, P38, P43, QU70, QU80, 중국에서 QU100이 있습니다. 미터 당 18 킬로그램 내지 88 킬로그램으로부터의 레일 중량 범위. 필요하면 당신은 우리를 향하여 중량과 방법 변환표를 발견할 수 있습니다.
각각 철도 애플리케이션은 다르고, 효율과 수명을 극대화하기 위해 설계되어야 합니다, 그러므로 정확한 철도 중에서 선택이 이 끝을 달성하는데 중요합니다.
| 타입 | Ｃ | 비 | A | Ｄ | 중량 (kg/m) | 표준 |
| P18 | 40 | 80 | 90 | 10 | 18.06 | YB222-63 |
| P24 | 51 | 92 | 107 | 10.9 | 24.46 | YB222-63 |
| P22 | 50.8 | 93.66 | 93.66 | 10.72 | 22.3 | GB11264-89 |
| P30 | 60.33 | 107.95 | 107.95 | 12.3 | 30.1 | GB11264-89 |
| P38 | 68 | 114 | 134 | 13 | 38.72 | GB183-63 |
| P43 | 70 | 114 | 140 | 14.5 | 44.65 | GB183-63 |
| P50 | 70 | 132 | 152 | 15.5 | 51.51 | GB 183-63 |
| QU70 | 70 | 120 | 120 | 28 | 52.8 | GB3426-82 |
| QU80 | 80 | 130 | 130 | 32 | 63.69 | GB3426-82 |
| QU100 | 100 | 150 | 150 | 38 | 88.96 | GB3426-82 |
| QU120 | 120 | 170 | 170 | 44 | 118.1 | GB3426-82 |
| 모델 | Ｓ (밀리미터) |
S1 (밀리미터) |
S2 (밀리미터) |
S3 (밀리미터) |
S4 (밀리미터) |
S5 (밀리미터) |
철도 사이즈 |
| FP-24 | 400 | 29 | 98 | 137 | 98 | - | P18/ P22/ P24 |
| FP-30 | 490 | 36 | 128 | 127 | 128 | - | P30 |
| FP-38 | 790 | 65 | 160 | 110 | 120 | - | P38/ P43 |
| FP-80 | 500 | 52.5 | 121 | 138.5 | 120 | 43 | QU70/ QU80 |
킹레일 공급 다양한 철도 제품 :
레일카 여분 : 휠, 축, 태도, 샤프트, 보기 여분, 위조하는 것고 제품을 던지는 것
철도노선 재료 : 피스플라테스, 스틸 레일과 부속물, 격자 띠, 클립, 볼트와 핵심, 기타 등등
둘다 작고 대량 주문은 환영받습니다!
