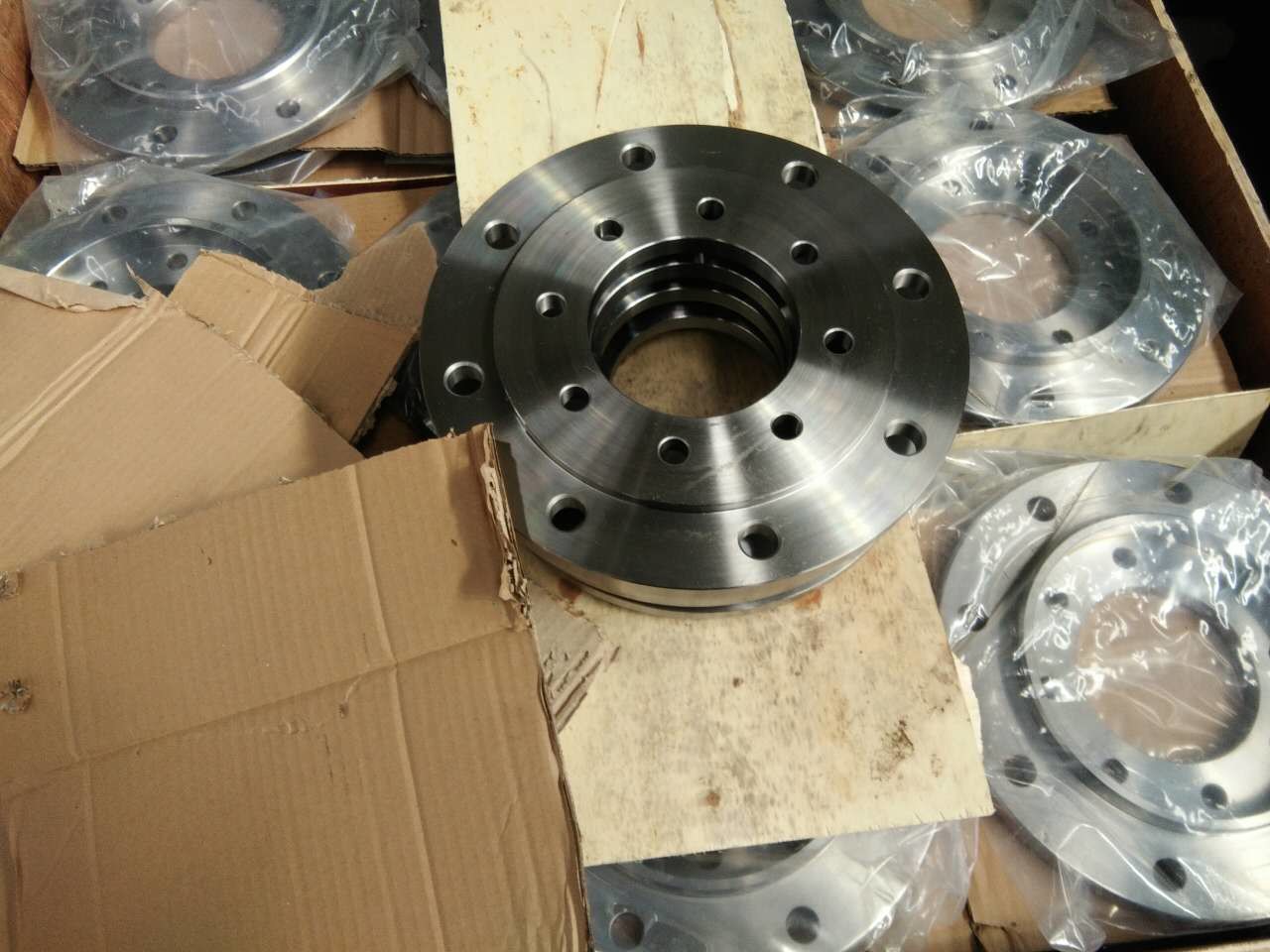

안출된 스테인레스 강판 플랜지 EN1092 DN150 PN16 ANSI 표준

안출된 스테인레스 강판 플랜지 EN1092 DN150 PN16 ANSI 표준에 대한 도입

또한 플랜지 플랜지 또는 플랜지로 알려진 플랜지. 플랜지는 샤프트 사이에 상호 접속형 부분이고, 관구 마개 사이의 연결을 위해 사용됩니다 ; 그들은 또한 환원제 플랜지와 같은 2개 장비 사이의 연결을 위한 장비의 주입구와 수단에 플랜지로서 사용됩니다. 플랜지 연결 또는 플랜지 연결은 일련의 합병된 밀봉 구조로 플랜지, 가스킷과 볼트가 서로를 연결되는 분리형 연결을 부릅니다. 관 플랜지는 파이프라인 설치에서 배관을 위해 사용된 플랜지를 언급하고, 장비에 쓰였고 장비의 주입구와 출구 플랜지를 언급합니다. 플랜지 위의 홀이 있고 볼트가 팽팽하게 연결된 2 플랜지를 만듭니다. 플랜지는 가스킷으로 밀봉됩니다. 플랜지와 클립 플랜지를 용접하면서, 플랜지는 나사 결합 (나사접속) 플랜지로 분할됩니다. 플랜지는 한 쌍이 되어서 사용됩니다, 와이어 플랜지가 저압 파이프라인을 위해 사용될 수 있고 용접 플랜지가 4 킬로그램 위에 압력을 위해 사용될 수 있습니다. 2 플랜지 사이에 가스킷을 추가하고 볼트로 그들을 고정시키세요. 다른 압력 플랜지는 다른 두께를 가지고 있고 그들이 다른 볼트를 사용합니다. 펌프와 밸브가 파이프라인에 연결될 때, 이러한 장비의 부품은 또한 또한 플랜지 연결로 알려진 상응하는 플랜지 모양으로 만들어집니다. 2대 비행기의 주변에 탈퇴당하고, 동시에 마감된 어떠한 연결부도 일반적으로 통풍관의 연결과 같은 플랜지로 불립니다, 그와 같은 부품이 플랜지부로 불릴 수 있습니다. 그러나 이 연결은 플랜지와 물 펌프 사이의 연결과 같은 장비의 단지 일부분입니다, 물 펌프 플랜지부를 부르는 것은 쉬운게 아닙니다. 밸브와 같은 더 작은 것이 플랜지부로 불릴 수 있습니다

분류
1. 화학 산업 (HG)에 따르면 산업 기준 : 통합 플랜지 (조건), 나사목 플랜지 (스), 플레이트 수평 용접 플랜지 (PL), 플랜지 (WN)를 용접하는 목 엉덩이는 수평 용접 플랜지 (SO), 소켓 융착 플랜지 (SW), 맞대기 용접 벨소리 루스 플랜지 (PJ/SE), 플랜지 커버 (BL(S))를 정렬시킨 평평한 용접용 링 루스 플랜지 (PJ/RJ)를 목을 자릅니다플랜지 커버 (BL) [2] .
2. 석유 (SH)에 따르면 산업 기준 : 나사목 플랜지 (PT), 맞대기 용접 플랜지 (WN), 수평 용접 플랜지 (SO), 소켓 융착 플랜지 (SW), 루스 플랜지 (LJ), (보여지지 않는) 플랜지 커버.
3. 기계적 (JB) 산업 기준에 따른 것 : 통합 플랜지, 맞대기 용접 플랜지, 플레이트 수평 용접 플랜지, 맞대기 용접 링 플레이트 루스 플랜지, 수평 용접 링 플레이트 루스 플랜지, 프랑링 링 플레이트 루스 플랜지 플랜지, 플랜지 커버.
4. 국가적 (GB) 기준에 따른 것 : 통합 플랜지, 나사목 플랜지, 맞대기 용접 플랜지, 목과 수평 용접 플랜지, 목과 소켓 융착 플랜지, 목 루스 플랜지와 맞대기 용접 벨소리, 플레이트 평판후란지 웰딩 플랜지, 맞대기 용접 링 플레이트 루스 플랜지, 수평 용접 링 플레이트 루스 플랜지, 프랑링 링 플레이트 루스 플랜지, 플랜지 커버.
재료
WCB (탄소강), ＬＣＢ (저온 탄소강), LC3 (3.5% 니켈 강), WC5 (1.25% 크롬 0.5% 몰리브덴 강철), WC9 (2.25% 크롬), C5 (5% 크롬 0.5% 몰리브덴), C12 (9% 크롬 1% 몰리브덴), CA6NM (4 (12% 크롬 강철), CA15 (4) (12% 크롬), CF8M (316 스테인레스 강), CF8C (347 스테인레스 강), CF8 (304 스테인레스 강), CF3 (304L) 스테인레스 강), CF3M (316L 스테인레스 강), CN7M (합금 강), M35-1 (모넬)CY40 (인코넬) 대기인 N7M (하스텔 불순물 비), CW6M (하스타 니켈 합금 Ｃ).

연결 방법

플랜지 연결은 먼저 2개 파이프, 관 이음쇠 또는 장비를 플랜지 플레이트에 고정시키고, 2 플랜지 플레이트 사이에 플랜지 패드를 추가하고, 접합부를 완료하기 위한 볼트와 함께 그들을 고정시키는 것입니다 . 약간의 관 이음쇠와 장비는 이미 또한 플랜지된 접속인 그들의 플랜지를 가지고 있었습니다. 플랜지 연결은 도관 부설에 중요한 연결 방법입니다. 플랜지 연결은 사용하기 쉽고, 더 큰 압박을 견뎌낼 수 있습니다. 산업적 배관에 집 이내에 파이프 직경은 작고 그것이 저압이고 플랜지 연결이 눈에 보이지 않습니다. 어디든지 만약 당신이 전화실 또는 생산 현장에서 있다면, 플랜지관과 장비가 있습니다. [1]
연결 방법에 따르면, 플랜지 접속 형태는 다음으로 분할될 수 있습니다 플레이트 수평 용접 플랜지, 목과 수평 용접 플랜지, 목과 맞대기 용접 플랜지, 소켓 융착 플랜지, 나사목 플랜지, 플랜지 커버, 목 루스 플랜지와 맞대기 용접 고리, 수평 용접 고리 루스 플랜지, 환홈 페이스 플랜지와 플랜지 커버, 대직경 평판후란지, 대직경 하이넥 플랜지, 여덟 개 캐릭터 블라인드 판, 맞대기 용접 고리 루스 플랜지, 기타 등등.

사용
플랜지가 좋은 포괄적 성능을 가지고 있기 때문에, 그것은 넓게 화학, 건설, 상수도, 방류, 석유, 빛과 중공업, 냉동, 위생, 배관공사, 소방, 전력, 항공우주, 조선과 다른 기초적 프로젝트에서 사용됩니다.
관련 카테고리
(1) 다른지름 플랜지
상품 이름 : 환원제 플랜지
기술적인 매개 변수 : 국가 표준에 따르면
품질 기준 : 주에 의해 공식화된 관련 규격과 정밀한 일치에서 제조됩니다
품질 규격 : DN15-DN2000

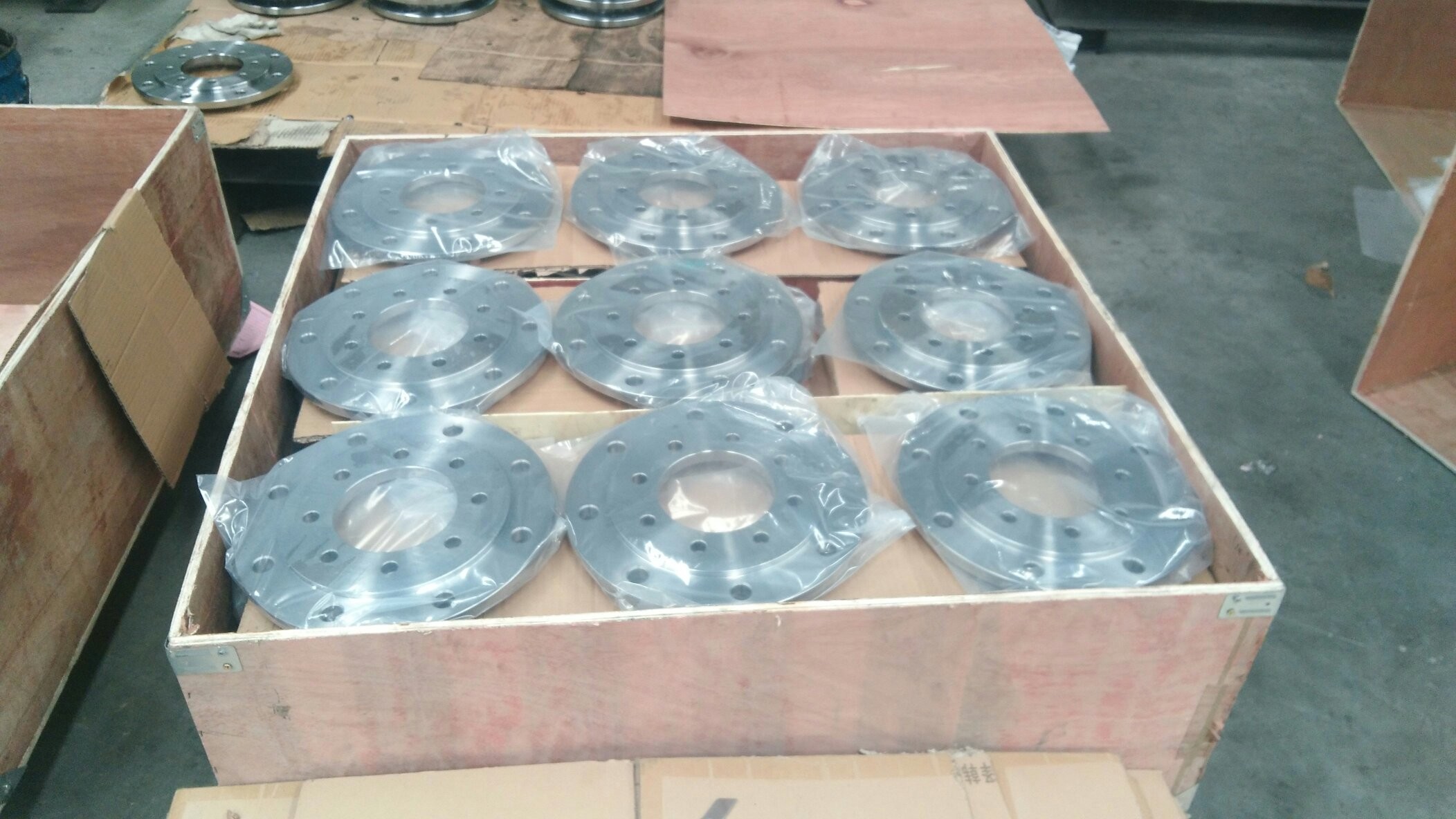

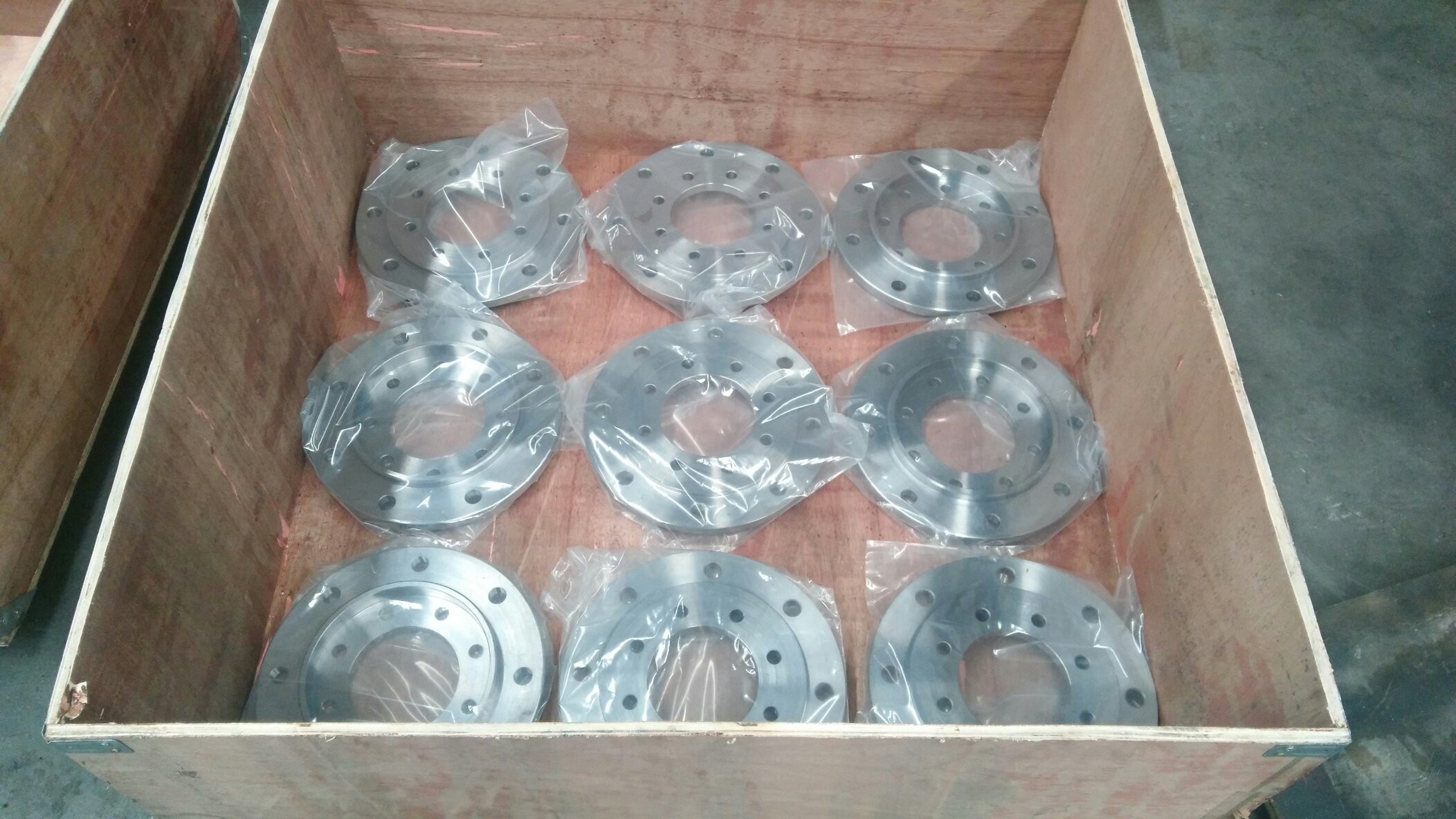

제품 포장 : 나무상자 또는 다릅니다
제품 컬러 : 메탈릭 칼라
제품 특징 : 부식 방지, 시와 알칼리성 저항, 긴 서비스 라이프, 기타 등등, 합리적인 가격 계산, 평활 표면, 산과 내알칼리성, 고온저항, 아름다운 외양, 강한 구성 성능.
생산 과정 : 제작, 매체 후강판 절단, 매체 후판 압연, 기타 등등을 만든 전문적 전체적 위조.
처리 방법 : 고정밀 CNC 선반 전환, 보통 선반 마감, 아르곤아크용접, 기타 등등.
공칭 압력 sch5s, sch10s, sch20s, sch30s, sch40s, 기타 등등.
제조 표준 : 국가 표준, 미국 표준, 러시아 기준, 일본 표준, 기타 등등.
재료 : 201, 304.316.316L.0Cr18Ni9.321.202, 기타 등등.
애플리케이션 : 넓게 물 감독, 전력, 동력화차, 관 이음쇠, 산업, 압력 용기, 등에 사용했습니다.
연결 방법 : 플랜지 너트, 볼트 이음부.
(2) 스테인레스 강 플랜지
상품 이름 : 스테인레스 강 플랜지
상술 : 1/2″~240″(10-6000)
압력 클래스 : 0.6MPa ~ 32MPa, 150Lb ~ 2500Lb, PN0.25-PN42.0
재료 : 304, 304L, 321, 316, 316L, 310S와 다른 재료
화학 산업 기준의 부처 : HG5010-52~HG5028-58, HGJ44-91~HGJ65-91, HG20592-2009 (PN 시리즈), HG20615-2009 (칼스 시리즈)
애플리케이션 : 보일러와 압력 용기, 석유, 화학적이, 조선, 제약적이, 야금학, 기계, 식품과 다른 산업.
(3) 압력 용기 플랜지
상품 이름 : 압력 용기 플랜지
상술 : DN300~3000
제품 노트 : 압력 용기 플랜지 적용 산업 : 상수도, 압력 용기 맞춤, 압력 관 이음쇠를 구축하는 HVAC, 전력.
상품 카테고리 : 플랜지 시리즈
애플리케이션 산업 : 상수도, 압력 용기 부속물, 송신 파이프 부속물을 구축하는 HVAC, 전력.
애플리케이션 기술적인 매개 변수
밀봉 공칭 압력 PN, MPa는 0.6 1.0 1.6 2.5 4.0 6.4를 (방해합니다)
오목하고 볼록한 표면 (MFM) DN1300~3000 DN300~3000 DN400~2000 DN300~800
제혀 표면 (TG) DN1300~3000 DN300~3000 DN300~3000 DN300~800
가득 찬 비행기 (FF) DN300~3000 DN300~3000 DN300~3000 DN300~800
(4) 수평 용접 플랜지
평평한 웰딩 플랜지는 플레이트 수평 용접 플랜지와 목이 있는 수평 용접 플랜지를 포함합니다.
플레이트 수평 용접 플랜지 (PL)

평평한 웰딩 플랜지는 공칭 압력이 2.5MPa를 초과하지 못하면서 강관 접합부에 적합합니다. 평평한 웰딩 플랜지의 밀봉면은 3가지 타입으로 만들어질 수 있습니다 : 매끄러운, 오목-볼록과 제혀쪽매. 매끄러운 수평 용접 플랜지의 적용은 가장 큰 것입니다. 그것은 매체 상태가 저압 비정제 압축된 공기와 저압 순환수와 같이, 상대적으로 온화할 때 대부분 사용됩니다.

평용접 네크 플렌지 (SO)
목과 평평한 웰딩 플랜지의 목 높이는 하락하며, 그것이 플랜지의 강성과 베어링 캐패시티를 향상시킵니다. 맞대기 용접 플랜지와 비교해서, 용접 작업량은 크고, 용접봉의 소비가 높고, 그것이 고온과 고압, 반복한 벤딩과 온도 동요에 견딜 수 없지만, 그러나 사이트와 슬래핑의 과정에 설치하는 것은 더 편리하고 용접 솔기를 마찰시키는 것 빠질 수 있으며, 그것이 더 인기있습니다.
(5) 목 (WN)로 용접되는 엉덩이
버트 접합 플랜지 : 네크 플렌지 웰드들은 종종 높은 피봇 플랜지로서 언급됩니다. 그것의 목적은 이로써 높은 응력 집중을 플랜지 베이스에서 감소시키면서, 압력을 배관으로 이송하는 것입니다. 네크 플렌지 웰드들은 그들의 타고난 구조적 가치로 인해 플랜지를 제공하는 최고의 디자인 버트 접합들입니다. 그러나, 제품의 생산 과정이 복잡하기 때문에, 가격은 상대적으로 높습니다.
나선부 (나선부) 플랜지 : 나사목 플랜지는 스레드로 연결됩니다. 그러나 제품의 센터는 튜브에 해당한 스레드 사이즈를 가지고 있습니다. 그것의 주요 장점은 그것이 납땜 없이 모여질 수 있다는 것입니다.
슬라이딩 플랜지 : 용접되기 전에 파이프가 단일의 플랜지에 들어가기 때문에 슬라이딩 플랜지는 더 낮은 회전축을 가지고 있습니다. 용접된 안쪽과 바깥쪽은 누출을 방지하기 위한 충분한 강도를 제공하는 것입니다.
랩 플랜지 : 그것이 더 홀과 플랜지 레이스 사이에 반경이 것을 제외하고, 바퀴 플랜지는 실제로 정확한 똑같은 슬라이딩 플랜지입니다. 랩 스텁엔드를 수용하기 위한 플랜지를 가지고 있는 것은 반지름을 위해 필요합니다. 일반적으로, 랩 플랜지와 랩 토막은 어셈블리 시스템의 말에 함께 결혼합니다.
그것이 구멍과 반대 구멍 치수를 가지고 있는 것을 제외하고, 소켓 용접후란지는 비슷한 하락 플랜지입니다. 파이프와 카운터홀의 정합은 파이프가 슬라이딩 플랜지와 유사한 플랜지에 삽입될 수 있게 허락합니다. 더 작은 구멍의 직경은 똑같은 파이프와 일치하기 위해 ID와 같습니다. 제한은 바닥에서 머무르기 위해 내보내서 설계된 숄더 슬리브의 역할을 하는 내장 공입니다. 소켓 용접후란지를 사용할 때 이것은 어떠한 플로우 제한도 제거합니다.
(6) 소켓 융착 플랜지 (SW)
소켓 융착 플랜지

표면 형태를 밀봉하는 것 : 상승 표면 (RF), 오목-볼록 표면 (MFM), 제혀 표면 (TG), 벨소리 결합 표면 (RJ)
재료 : 탄소강 : ASTM A105, 20#, Q235, 16Mn, ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70 ;
합금 강 : ASTM A182 F1, F5a, F9, F11, F12, F22, F91, A182F12, A182F11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12Cr2Mo1, A335P22, St45.8/III, 35CrMoV, 45CrMo, 기타 등등.
제조 표준 : ANSI B16.5, GB/T9117.1-2000-GB/T9117.4-200, 기타 등등.
(7) 나사목 플랜지 (TH)
나사목 플랜지 공칭 직경 : DN8 ~ DN100 동작 압력 : 1.0 ~ 2.5 (MPa) 플레이트 나사목 플랜지 재료 : 스테인레스 강, 탄소강, 합금 강.
나사목 플랜지 애플리케이션 : 소방, 가스, 가온과 찬물, 에어콘, 공기 압력관, 오일 파이프, 기구, 유압 파이프, 등과 같은 산업적이고 시민 파이프의 스레드 로킹과 봉합에 적합합니다.
플랜지 커버 (BL)
또한 맹인플랜지로 알려진 플랜지 커버가 중앙에 홀 없이 플랜지이며, 그것이 파이프 플러그를 밀봉하는데 사용됩니다. 편평한 표면, 볼록면, 오목-볼록 표면, 제혀 표면과 환상 결선 표면을 포함하여 많은 유형의 밀봉면이 있습니다.
밀봉면 : 편평한 표면 (FF), 상승 표면 (RF), 오목하고 볼록한 표면 (MFM), 제혀 표면 (TG), 벨소리 결합 표면 (RJ)
생산 원료 :
탄소강 : ASTM A105, 20#, Q235, 16Mn, ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70 ;
스테인레스 강 : ASTM A182 F304, 304L, F316, 316L, 1Cr18Ni9Ti, 0Cr18Ni9Ti, 321, 18-8 ;
합금 강 : ASTM A182 F1, F5a, F9, F11, F12, F22, F91, A182F12, A182F11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12Cr2Mo1, A335P22, St45.8/III.
(8) 루스 플랜지
목 맞대기 용접 벨소리 루스 플랜지
이완 슬리브 플랜지 맞대기 용접 벨소리 이완 슬리브 네크 플렌지, 맞대기 용접 벨소리 이완 슬리브 플레이트 플랜지, 수평 용접 벨소리 이완 슬리브 플레이트 플랜지, 플레이트 설치 뒤에 로킹의 필요를 충족시켜 줄뿐 아니라 이완 슬리브 플랜지를 전복시키고 로드에 구멍이 있습니다, 이러한 구멍이 볼트가 진동의 영향을 받을 때 느슨해지는 것을 예방할 수 있습니다. 이음매가 풀어진 연마한 로드와 약간의 플랜지 볼트는 가늘고, 불려진 얇은 로드 플랜지 볼트여야 합니다. 이런 종류의 플랜지 볼트는 가변력들의 접합부에 도움이 됩니다. 철골 구조물 위의 특별한 고강도 볼트가 있습니다, 더 헤드가 더 클 것이고 크기가 또한 변할 것입니다.
평평한 용접 링 루스 플랜지 (PJ/SE)
평평한 용접용 링 이완 슬리브 플랜지는 가동 플랜지이며, 그것이 일반적으로 상수도와 방류 부속물과 일치됩니다 (신축 이음쇠에 가장 공통인). 파이프와 장비는 볼트로 연결됩니다. 일반적으로 수평 용접 벨소리 이완 슬리브 플랜지를 사용하는 목적은 물질을 구하는 것입니다. 그것의 구조는 두 파트로 분할됩니다. 파이프부의 한쪽 끝은 파이프에 연결되고 다른 방향의 발단이 플랜지로 만들어지고 플랜지부가 플랜지에 슬리브로 연결됩니다. 플랜지 플레이트는 저급한 소재로 만들어지고 파이프부가 소재를 구하기 위해, 파이프로서의 동일 재료로 만들어집니다.
수평 용접 벨소리 루스 플랜지 :
1. 비용절감. 파이프재가 특별하고 비쌀 때, 동일 재료의 웰딩 플랜지의 비용은 높습니다.
2. 그것은 용접 또는 처리를 위해 불편하거나, 고강도를 요구합니다. 플라스틱 파이프, 글라스 강관류와 기타 등등과 같이.
3. 건설하도록 쉽습니다. 예를 들면, 접합부 동안 플랜지 볼트 구멍과 제휴하거나 장비의 플랜지 볼트 구멍이 미래에 변하는 것을 예방하 것은 쉬운게 아닙니다.
평평한 용접용 링 루스 플랜지의 단점 :
1. 저압.
2. 용접용 링의 힘은 낮습니다 (특히 두께가 3 밀리미터보다 낮을 때)
수평 용접 벨소리 루스 플랜지 생산 규격 :
국가 표준 : GB/T9112-2000 (GB9113·1-2000~GB9123?4-2000)
미국 표준 : ANSI B16.5 Class150, 300, 600, 900, 1500년 (WN 그렇게 BL, TH, LJ, SW)
일본 표준 : JIS 5K, 10K, 16K, 20K (PL, 그렇게, BL, WN, TH, SW)
독일의 기준 : DIN2573, 2572, 2631, 2576, 2632, 2633, 2543, 2634, 2545 (PL 그렇게 WN, BL, TH)
화학 산업 기준의 부처 : HG5010-52~HG5028-58, HGJ44-91~HGJ65-91
플랜지 표준 : HG20592-2009 (PN 시리즈) HG20615-2009 (칼스 시리즈)
mechanical부 표준 : JB81-59~JB86-59, JB/T74-1994, JB/T79-94~JB/T86-94
압력 용기 표준 : NB/T47020-2012~NB/T47027-2012, JB1157-82~JB1160-82 B16.47A/B B16.39 B16.48
환홈 페이스 플랜지와 플랜지 커버

눈이 먼 이사회
맞대기 용접 벨소리 루스 플랜지 6
회전 플랜지
고정 플랜지
용접 / 피복재 플랜지
해양 중첩 용접 강철 플랜지 스탠다드 넘버 : 이 기준은 해산물류와 선박 기관학 제품에 적용됩니다. 주재료는 다음과 같습니다 : 탄소강, 합금 강, 저온용 강, 스테인레스 강.

주요 테스트와 정밀 검사 장치
